ワークメイト23/21MM/21H/22

毎分15ケースの製函処理能力を持つ全自動高速製函機。タッチパネル採用で快適な操作性を実現し各種警報・予報装置も標準装備。

  • 毎分15ケースのゆとりの高速製函(ワークメイト23・21MM)
  • 現場を明るくするデザイン。タッチパネルの標準仕様化で安心・快適な操作性を実現。
  • 各種警報、予報装置を標準装備。
  • ケースの搬送方向に合わせて操作スイッチなどが左右どちらにも設置できます。
  • ワークメイト23/21MM/21H/22はJIS0201形式(旧A-1式)のダンボールケースをシート状態から開函し、底部の内外フラップを折り込んだ後、I貼りテーピングを行う機械です。

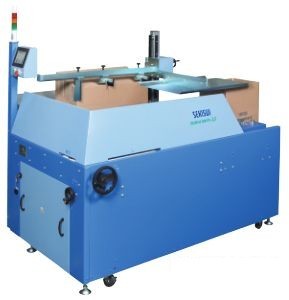

ダンボール製函機・セキスイ・ワークメイト23 ダンボール製函機・セキスイ・ワークメイト23

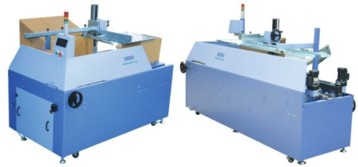

      ワークメイト22                ワークメイト21H       ワークメイト22                ワークメイト21H

ダンボールケースの仕様にあわせて、L型/R型仕様をご用意。 ダンボールケースの仕様にあわせて、L型/R型仕様をご用意。

仕様・規格




ワークメイト23

標準タイプ            (15ケース/分)

ワークメイト21MM

超小型ケースサイズ対応機 <省スペース設計>(15ケース/分)

ワークメイト21H

高速製函対応          (20ケース/分)

ワークメイト22

お求め安く実用的汎用タイプ (10ケース/分)


セキスイはココが違います! 選ばれる理由(ダンボール製函機・封緘機)


ワークメイト
23
ワークメイト
21MM
ワークメイト
21H

ワークメイト
22

処理可能サイズ

(組み合わせによっては、できない場合があります)

L:220〜550mm

L:150〜400mm

L:200〜450mm L:220〜550mm
W:150〜400mm
*1
W:100〜250mm W:150〜300mm W:150〜400mm
b:170〜550mm b:125〜400mm

b:175〜450mm

b:170〜550mm

最大処理能力 約15ケース/分 約20ケース/分 約10ケース/分
※ケースサイズ、材質により変わります
ケース形式 JIS0210(A-1)
シングル・ダブル
JIS0210(A-1)
シングル
JIS0210(A-1)
シングル・(ダブル) *2

ケース積込枚数

85枚 55枚 100枚

60枚

※シングル1枚10mm換算

機械サイズ

L:1,830mm

L:1,426mm

L:2,612mm

L:1,830mm

W:1,830mm

W:1,356mm

W:2,103mm

W:1,730mm

H:1,628mm

H:1,700mm

H:1,628mm

H:1,482mm

機械テーブル高さ

700mm+50mm

電源仕様 3相AC200V 50/60Hz 0.5KVA 0.3KW
空気源 0.5MPa 350Nl/分

0.5MPa  350Nl/分

0.5MPa 300Nl/分
機械重量 約500kg 約400kg

約550kg

約500kg
封緘テープ セキスイ粘着テープ(クラフト・OPPテープ)
幅:38mm/50mm、長さ:500m/1000m
(オプションで60mmも可能です)



*1 オプションでW430mmまで可能
*2 ダブルカートンの場合、ケース仕様により製函できない場合があります。事前のテストをお願いします。

 [ご注意]ダンボール

・内フラップ折り曲げ時、外フラップと当たらないもの。       ・フラップのケイ線がきっちり入っているもの。

・折り曲げ時に、左右の外フラップが重ならないもの。       ※組み合わせサイズにより不適な場合もあります。




■ワークメイト23 (毎分15ケースの高速製函、標準~中小型ケースサイズ対応機)


■ワークメイト21MM (毎分15ケースの高速製函、超小型ケースサイズ対応機)


■ワークメイト21H (毎分20ケースの高速タイプ)


■ワークメイト22 (お求め安く実用的な毎分10ケースタイプ)



■【事例】段ボールケース替えの紹介動画


■外形図(CADデータ)のダウンロード

機種名

仕様

PDF

DXF

DWG

ワークメイト23

L型



R型


ワークメイト22

L型



R型


ワークメイト21MM

L型



R型


ワークメイト21H

L型



R型




全自動製函機の導入検討時、粘着テープの交換も自動化したい場合は

  テープオートチェンジャーAC-505/AC-503

お役立ち資料
人手によるダンボール包装に限界を感じた方必見
  『ダンボール包装機器 導入の手引き』

・これからの社会に合わせた梱包業務
『機械化による省人化の事例3選』


■デモ機情報

 ワークメイト23:埼玉県蓮田市、大阪府内(2ヶ所)でデモ機をご覧いただけます。

 ワークメイト22:埼玉県蓮田市、大阪府箕面市内でデモ機をご覧いただけます。

 ※詳細は弊社営業担当者にお尋ねください。
