パレットストレッチ包装機 TS85/TS75/TS55
タッチスクリーン搭載。シーケンサ搭載の多機能タイプ 多機能な国産品
シーケンサ搭載多機能タイプのパレットストレッチ包装機。セキスイ独自のカラータッチスクリーンを標準搭載。パネルにて包装条件の入力、機械の運転状況等をスクリーン上に表示し操作も簡単です。
- ストレッチ包装機・カタログ（PDF：2,699KB）
- カタログ TS55/オプション（PDF：878KB）
- パレットストレッチ包装機 TS55（WMV：7,916KB）
- パレットストレッチ包装機 TS75（WMV：7,916KB）
- パレットストレッチ包装機 TS85（WMV：7,916KB）
- タッチスクリーン簡単操作の多機能国産ストレッチ包装機
- わかりやすい日本語表示。シーケンサ搭載で複雑な設定もワンタッチ トラブルシューティング機能つき
- 包装条件をタッチスクリーン上で数値設定できるので、作業者による包装品質のバラツキがありません
- 予め５種類の包装条件がメモリーできますので、ユーザー別や製品別の包装もメモリー数字(1〜5)を押すだけで簡単に誰でも設定が変更できます
- 自動演算機能によりテーブル回転速度の設定を変えてもフィルム重なり量は変わりません。ヘッド昇降速度、上折込量が連動で変わります

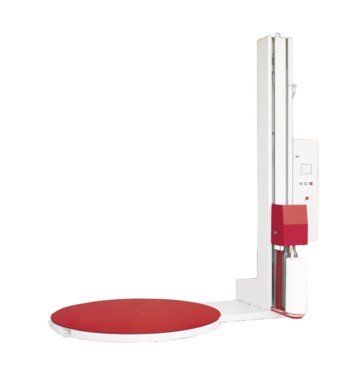

半自動パレットストレッチ包装機 セキスイ TS85/TS75/TS55
カラータッチスクリーンを標準搭載
用途
- パレット・ストレッチフィルム包装に
仕様・規格

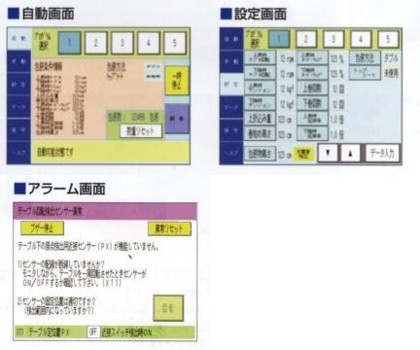

【タッチスクリーン】
包装設定、操作、確認がスクリーン上で可能。運転状況やトラブルの内容も表示します。
・シーケンサ搭載で複雑な設定もワンタッチ
・５種類の包装条件がメモリー可能です
・ひと目でわかるトラブルシューティング機能付き
・機械保守に便利なメンテナンスサポート機能が充実
|
仕様 |
TS85 |
TS75 |
TS55 |
|
|---|---|---|---|---|
|
|
|
プレストレッチ包装機 |
パワーストレッチ包装機 |
|
| 包装可能 製品 |
サイズ |
対角2,000mm以内 |
||
| 高さ |
2,200mm以内（ハイマスト仕様は2,500mm以内) |
|||
| 重量 |
200〜2,000kg |
|||
|
ターン |
直径 |
φ1,650mm |
||
| 回転数 |
最大12rpm |
|||
| 速度調整 |
タッチスクリーン設定(rpm) |
|||
| 巻終停止位置 |
定位置±10mm |
|||
| ヘッド | 昇降速度 |
フィルム重なり設定による自動可変：0 〜60％(最大110mm/sec) |
||
| 速度調整 |
タッチスクリーン設定(％) |
|||
| 製品高さ |
光電センサ/数値入力 |
|||
| フィルム 巻付 |
フィルムテンション |
タッチスクリーン設定(kgf) |
||
| 延伸率 |
可変(1,1.5〜3.5倍) |
可変(2〜3.5倍) |
− |
|
| 上巻回数 |
1〜9回 |
|||
| 下巻回数 |
1〜9回 |
|||
| 上折込み量 |
タッチスクリーン設定（cm） |
|||
| 最下部巻付位置 |
可変（リミットスイッチ・スライド式） |
|||
| メモリ機能 | 包装パターン |
５種類 |
||
| 操作画面 | 表示サイズ |
8.4型TFTカラー |
5.7型TFTカラー |
|
| 表示色 |
65,536色 |
|||
| 制御機器 | シーケンサ |
三菱FX3UC |
三菱FX3GC |
|
| インバータ |
三菱D720 |
|||
| 使用電源 |
三相AC200V±10％ 50/60Hz |
|||
| 電気容量 |
1.5kW |
1.2kW |
||
| 周囲環境 |
屋内温度0〜40℃ 湿度20〜80% (結露なきこと 粉塵なきこと） |
|||
| 使用可能 フィルム |
種類 |
プレストレッチフィルム |
パワーストレッチフィルム |
|
| 幅 |
500mm |
|||
| 巻外径 |
φ300mm以内 |
|||
| 厚み |
12〜25μm |
|||
| 紙管内径 |
φ76mm |
|||
| 重量 |
24kg以内 |
|||
| 機械サイズ |
幅 1,650× 長さ 2,704 × 高さ 2,696(mm) |
|||
| 機械重量 |
約480kg |
約430kg |
||
| オプション |
ハイマスト仕様 (2,500mm) |
○ |
○ |
○ |
| エアー式プラテン |
○(注) |
○(注) |
○(注) |
|
| 電動式プラテン |
○ |
○ |
○ |
|
|
ローラー付コンベア |
○ |
○ |
○ |
|
| 自動フィルムカット |
○ |
− |
− |
|
| 静電除去 |
○ |
○ |
○ |
|
|
トップシート架台 |
○ |
○ |
○ |
|
|
スロープ |
○ |
○ |
○ |
|
|
安全柵 |
○ |
○ |
○ |
|
(注)電源以外に別途エアー源をご用意下さい。(ドライエアー 0.5Mpa、30リットル/min)
*製品仕様は改良等の為、予告無く変更する場合がございます。都度担当者にお問い合わせ下さい。

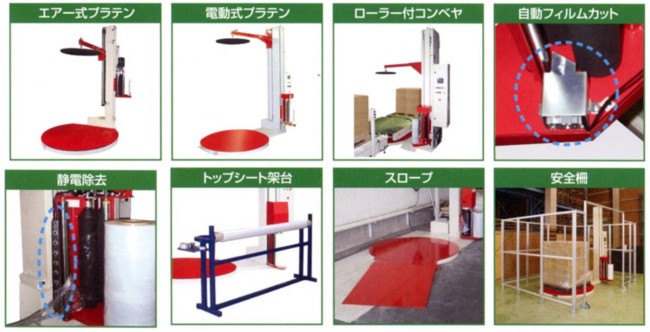

ストレッチ包装機・ＴＳシリーズ オプション
お客様の包装に合わせたオプションをご用意しています。
|
|
ＴＳ85 |
ＴＳ75 |
ＴＳ55 |
|
エアー式プラテン |
● ※ |
● ※ |
● ※ |
|
電動式プラテン |
● |
● |
● |
|
ローラー付コンベヤ |
● |
● |
● |
|
自動フィルムカット |
● |
● |
− |
|
静電除去 |
● |
● |
● |
|
トップシート架台 |
● |
● |
● |
|
スロープ |
● |
● |
● |
|
安全柵 |
● |
● |
● |
※電源以外に別途エアー源をご用意下さい（ドライエアー0.5MPa、30リットル/min）
■デモ機情報
ＴＳ７５：茨城県牛久市内でデモ機をご覧いただけます。
※詳細は弊社営業担当者にお尋ねください。
|
|
