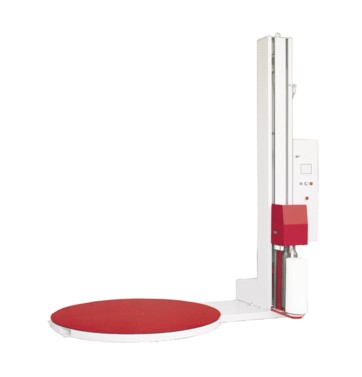

パレットストレッチ包装機 TS85/TS75/TS55
タッチスクリーン搭載。シーケンサ搭載の多機能タイプ 多機能な国産品
シーケンサ搭載多機能タイプのパレットストレッチ包装機。セキスイ独自のカラータッチスクリーンを標準搭載。パネルにて包装条件の入力、機械の運転状況等をスクリーン上に表示し操作も簡単です。
- タッチスクリーン簡単操作の多機能国産ストレッチ包装機
- わかりやすい日本語表示。シーケンサ搭載で複雑な設定もワンタッチ トラブルシューティング機能つき
- 包装条件をタッチスクリーン上で数値設定できるので、作業者による包装品質のバラツキがありません
- 予め５種類の包装条件がメモリーできますので、ユーザー別や製品別の包装もメモリー数字(1～5)を押すだけで簡単に誰でも設定が変更できます
- 自動演算機能によりテーブル回転速度の設定を変えてもフィルム重なり量は変わりません。ヘッド昇降速度、上折込量が連動で変わります
用途
- パレット・ストレッチフィルム包装に
仕様・規格

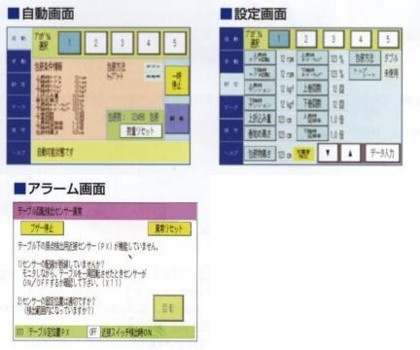

【タッチスクリーン】
包装設定、操作、確認がスクリーン上で可能。運転状況やトラブルの内容も表示します。
・シーケンサ搭載で複雑な設定もワンタッチ
・５種類の包装条件がメモリー可能です
・ひと目でわかるトラブルシューティング機能付き
・機械保守に便利なメンテナンスサポート機能が充実
| 仕様 | TS85 | TS75 | TS55 | |
|---|---|---|---|---|
| プレストレッチ包装機 | パワーストレッチ包装機 | |||
| 包装可能製品 | サイズ | 対角2,000mm以内 | ||
| 高さ | 2,200mm以内（ハイマスト仕様は2,500mm以内) | |||
| 重量 | 200～2,000kg | |||
| ターンテーブル | 直径 | 1,650mm | ||
| 回転数 | 最大12rpm | |||
| 速度調整 | タッチスクリーン設定(rpm) | |||
| 巻終停止位置 | 定位置±10mm | |||
| ヘッド | 昇降速度 | フィルム重なり設定による自動可変：0～60％(最大110mm/sec) | ||
| 速度調整 | タッチスクリーン設定(％) | |||
| 製品高さ | 光電センサ/数値入力 | |||
| フィルム巻付 | フィルムテンション | タッチスクリーン設定(kgf) | ||
| 延伸率 | 可変(1,1.5～3.5倍) | 可変(2～3.5倍) | － | |
| 上巻回数 | 1～9回 | |||
| 下巻回数 | 1～9回 | |||
| 上折込み量 | タッチスクリーン設定（cm） | |||
| 最下部巻付位置 | 可変（リミットスイッチ・スライド式） | |||
| メモリ機能 | 包装パターン | 5種類 | ||
| 操作画面 | 表示サイズ | 8.4型TFTカラー | 5.7型TFTカラー | |
| 表示色 | 65,536色 | |||
| 制御機器 | シーケンサ | 三菱FX3UC | 三菱FX3GC | |
| インバータ | 三菱D720 | |||
| 使用電源 | 三相AC200V±10％ 50/60Hz | |||
| 電気容量 | 1.5kW | 1.2kW | ||
| 周囲環境 | 屋内温度0～40℃ 湿度20～80%(結露なきこと 粉塵なきこと） | |||
| 使用可能フィルム | 種類 | プレストレッチフィルム | パワーストレッチフィルム | |
| 幅 | 500mm | |||
| 巻外径 | φ300mm以内 | |||
| 厚み | 12～25μm | |||
| 紙管内径 | φ76mm | |||
| 重量 | 24kg以内 | |||
| 機械サイズ | 幅 1,650× 長さ 2,704 × 高さ 2,696(mm) | |||
| 機械重量 | 約480kg | 約430kg | ||
| オプション | ハイマスト仕様 (2,500mm) | ○ | ○ | ○ |
| エアー式プラテン | ○(注) | ○(注) | ○(注) | |
| 電動式プラテン | ○ | ○ | ○ | |
|
ローラー付コンベア |
○ | ○ | ○ | |
| 自動フィルムカット | ○ | － | － | |
| 静電除去 | ○ | ○ | ○ | |
| トップシート架台 | ○ | ○ | ○ | |
| スロープ | ○ | ○ | ○ | |
| 安全柵 | ○ | ○ | ○ | |
(注)電源以外に別途エアー源をご用意下さい。(ドライエアー 0.5Mpa、30リットル/min)
*製品仕様は改良等の為、予告無く変更する場合がございます。都度担当者にお問い合わせ下さい。
ストレッチ包装機・TSシリーズ オプション
お客様の包装に合わせたオプションをご用意しています。
|
|
TS85 | TS75 | TS55 |
| エアー式プラテン | ● ※ | ● ※ | ● ※ |
| 電動式プラテン | ● | ● | ● |
| ローラー付コンベヤ | ● | ● | ● |
| 自動フィルムカット | ● | ● | － |
| 静電除去 | ● | ● | ● |
| トップシート架台 | ● | ● | ● |
| スロープ | ● | ● | ● |
| 安全柵 | ● | ● | ● |
※電源以外に別途エアー源をご用意下さい（ドライエアー0.5MPa、30リットル/min）
■デモ機情報
TS７５：茨城県牛久市内でデモ機をご覧いただけます。
※詳細は弊社営業担当者にお尋ねください。
